電解電容是電子電路中常用的電子元器件之一，是一種按結構、制作工藝劃分的電容種類。通常，電解電容是一種有極性的電容，其的陽極采用可鈍化的金屬材料，比如鋁、鉭、鈮、鈦等，介電材料為陽極金屬材料表面生成的致密氧化物薄膜，電解電容的陰極材料為電解質。今天上海櫻拓貿易小編就跟大家分享一下，電解電容的原理與作用?

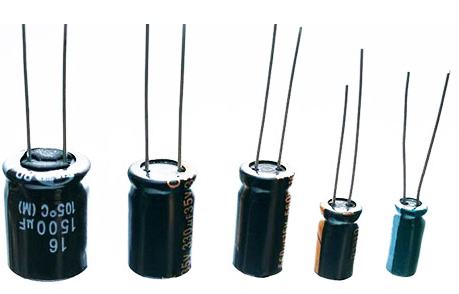

電解電容
1.特點
(1)單位體積的電容量非常大，比其它種類的電容大幾十到數百倍。
(2)額定的容量可以做到非常大，可以輕易做到幾萬μf甚至幾f(但不能和雙電層電容比)。
(3)價格比其它種類具有壓倒性優勢，因為電解電容的組成材料都是普通的工業材料，比如鋁等等。制造電解電容的設備也都是普通的工業設備，可以大規模生產，成本相對比較低。
2.結構

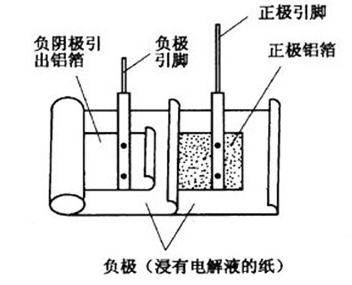

如圖1所示，是有極性電解電容其內部結構示意圖，圖a所示是一個鋁電解電容器，分別用兩層濾波作為電容器的正、負極板，在這個正、負極板上分別引出正、負極性引腳。
在兩鋁箔之間用電解紙隔開，使電容器的兩極板絕緣。然后，將整個鋁箔緊緊地卷起來，浸漬工作電解質(大多為糊狀液體)，再用外殼密封起來，這就是有極性電解電容的結構。

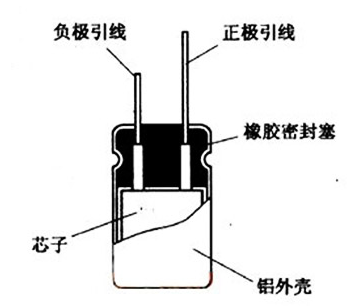

圖1 電解電容結構圖
3.原理
如圖2所示，有極性電解電容的介質就是氧化膜，它類似于晶體管中的PN結，具有單向導電性。當電解電容器的正極引腳接高電位、負極引腳接低電位時，氧化膜處于阻流狀態，如同PN結處于反向偏置狀態，正、負基板之間的電流很小，電解電容正常工作。
當負極引腳接高電位、正極引腳接低電位時，氧化膜處于通流狀態，如同PN結的正向導通一樣，兩極板之間的電流很大，將失去電容的作用，注意這種電容正、負極引腳接反后還會發生停止工作，機器不運轉的現象。
電容有極性是因為內部結構的原因，其內部類似存在一個PN結，只有對這一PN結加上反向電壓時，有極性電解電容才能正常工作。
圖2 電解電容原理圖
4.作用
(1)濾波作用，在電源電路中，整流電路將交流變成脈動的直流，而在整流電路之后接入一個較大容量的電解電容，利用其充放電特性，使整流后的脈動直流電壓變成相對比較穩定的直流電壓。
在實際中，為了防止電路各部分供電電壓因負載變化而產生變化，所以在電源的輸出端及負載的電源輸入端一般接有數十至數百微法的電解電容。由于大容量的電解電容一般具有一定的電感，對高頻及脈沖干擾信號不能有效地濾除，故在其兩端并聯了一只容量為0.001--0.lpF的電容，以濾除高頻及脈沖干擾。
(2)耦合作用：在低頻信號的傳遞與放大過程中，為防止前后兩級電路的靜態工作點相互影響，常采用電容藕合。為了防止信號中韻低頻分量損失過大，一般總采用容量較大的電解電容。
以上就是電解電容的原理與作用介紹了。電解電容廣泛應用于家用電器和各種電子產品中，其容量范圍較大，一般為1~33000μF，額定工作電壓范圍為6.3~700V。其缺點是介質損耗、容量誤差較大(最大允許偏差為+100%、-20%)，耐高溫性較差，存放時間長容易失效。
